PP水转印为什么难？难附着基材掉漆的原因与解法

拿到一批 PP 外壳要做水转印，有的供应商说"做不了"，有的说"能做"，结果做出来一刮就掉漆——这两个经历加起来，比任何技术文章都更能让人怀疑水转印这门工艺。

这篇把话说透：为什么 PP 这类材料难做、玻纤和尼龙各自难在哪、行业里正规的工厂是怎么一步一步把它做牢的，最后给一张可以直接写进采购合同的验收指标表。看完你就知道：难附着的基材不是做不了，是流程多三步——而这三步，就是好厂和差厂的分界线。

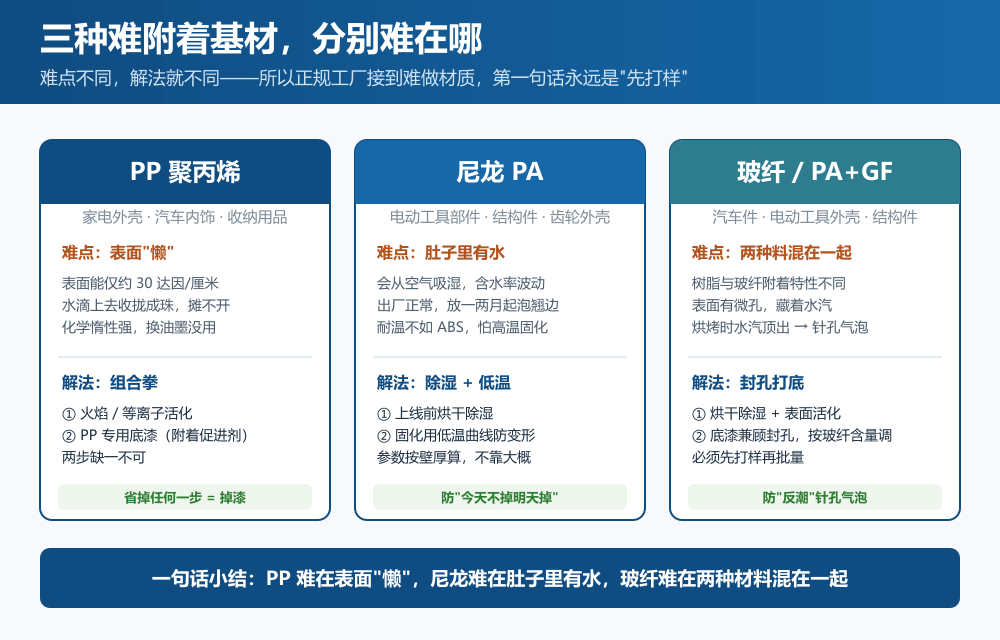

【图 1：三种难附着基材难点对比】

 一、先说结论：不是做不了，是流程多三步

为什么总有人说"PP做不了"

原因很直接：PP 是典型的低表面能材料，表面张力只有约 30 达因/厘米，而油墨和转印材料要牢固附着，通常需要表面达到 38 达因/厘米以上。表面能低意味着什么？水滴上去是收拢成珠的，摊不开——连水都挂不住的表面，图案自然也挂不住。

所以"PP做不了"这句话，严格说是错的，准确说法是：不做前处理和专用底漆，PP 就做不了。 普通件（ABS、PC 这类）省掉这两步还能凑合，PP、尼龙、玻纤省掉这两步，就是整批掉漆。这也是为什么难附着基材的报价比普通件高：多的不是利润，是工序。

行业里正规的处理方案是三段式：前处理 → 专用底漆 → 参数化固化。下面一段一段拆。

 二、三种基材分别难在哪

PP：低表面能，胶水都粘不住的料

PP（聚丙烯）在家电外壳、汽车内饰、收纳用品里用得最多，也最难缠。除了表面能低，它还有一个特点：结晶度高、化学惰性强——常规溶剂对它基本不起作用，想靠"换个油墨"解决是不可能的。

所以 PP 的解法是组合拳：火焰处理或等离子处理先把表面活化（把表面能从 30 拉到 38 以上），再喷 PP 专用底漆（行业里叫附着促进剂、PP 水）。两步缺一不可：只活化不底漆，活化效果几小时后衰减，附着力不稳定；只底漆不活化，底漆和基材之间还是隔着一层"懒"表面。

尼龙（PA）：吸湿，今天不掉明天掉

尼龙的麻烦不在"粘不住"，在"吸湿"。尼龙会从空气里吸水，含水率随环境波动。含水状态下的尼龙做水转印，出厂检测可能一切正常——放到仓库一两个月，或者到了北方干燥、南方潮湿的交替环境里，漆膜开始起泡、边缘翘起。

所以尼龙件上线前必须烘干除湿（按件壁厚定温度和时间），转印和固化环节要用低温曲线——尼龙耐温不如 ABS，固化温度给高了，变形、开裂比掉漆还麻烦。这一套参数，是按材料特性算出来的，不是按"经验大概"来的。

玻纤／含填料材料：界面复杂，还要防"反潮"

汽车件、电动工具外壳常用 PA+玻纤（玻纤增强尼龙）。它难在界面复杂：树脂和玻纤的附着特性完全不同，表面还有微孔。微孔里的水分和气体，会在烘烤时"顶"出来，形成针孔和气泡——业内叫"反潮"。

所以玻纤件的流程更长：烘干除湿 → 表面活化 → 底漆还要兼顾"封孔"，把微孔封住再印刷。底漆选择也和纯 PP 不同，要按玻纤含量来调。这类件建议先打样验证再做批量，直接上批量的风险最大。

一句话小结：PP 难在表面"懒"，尼龙难在肚子里有水，玻纤难在两种材料混在一起。 难点不同，解法就不同——这也是为什么正规工厂接到难做材质，第一句话永远是"先打样"。（你可能还需要〔水转印适全那些材质〕）

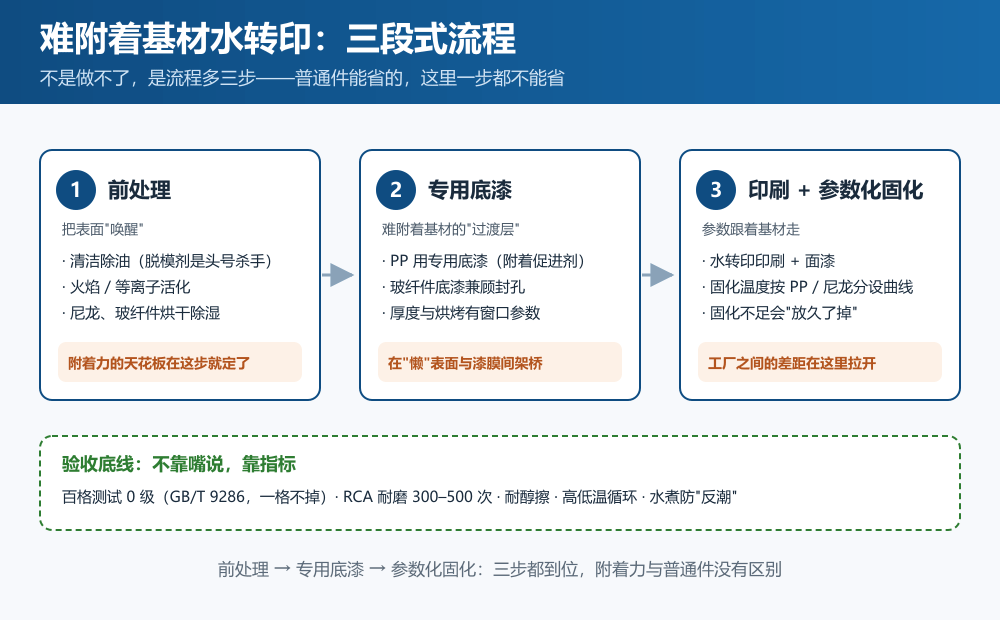

【图 2：难附着基材水转印的三段式流程】

 三、行业通行的解法：三段式，一步都不能省

 第一段：前处理——把表面"唤醒"

三件事：清洁除油（脱模剂、油污是附着力的第一杀手）、表面活化（火焰／等离子，把表面能拉上去）、除湿烘干（尼龙和玻纤件必做，按壁厚定参数）。前处理做得糙，后面底漆再好也白搭——附着力的天花板，在前处理这一步就定了。

 第二段：专用底漆——难附着基材的"过渡层"

底漆的作用是在"懒"的基材表面和"需要附着"的转印层之间架一座桥。PP 用 PP 专用底漆（附着促进剂），玻纤件用兼顾封孔的底涂，普通件可以省的这一步，难附着基材一步都不能省。底漆的厚度、烘烤温度同样有窗口：薄了封不住，厚了开裂。

我们服务页里那句"PP 等难附着基材需专用底漆"，指的就是这一段。不是加价的话术，是多出来的一道实实在在的工序。

第三段：面漆与固化——参数跟着基材走

面漆决定耐刮和外观，固化参数决定漆膜的最终强度。尼龙、PP 耐温性不同，固化温度和时间要按基材分别设曲线，不能一台炉子一个温度通吃。固化不足，当下检测可能过，放置后附着力衰减；过度烘烤，尼龙变形。这一段的参数，就是工厂和工厂之间真正拉开差距的地方。

 四、怎么算"做好了"：附着力验收指标表

难附着基材做得牢不牢，不靠嘴说，靠这几个指标。这张表可以直接拿去当采购合同的验收条款：

其中百格 0 级是底线：百格测试是在漆膜上划 100 个 1mm² 的小格再贴胶带撕拉，0 级意味着一格都不掉。难附着基材如果没做前处理和专用底漆，百格通常直接掉到 2–3 级，一测一个准。各指标详细怎么读，见姊妹篇〔内链：百格 0 级、RCA 500 次到底意味着什么〕。

五、给采购的三个下单前动作

• ① 先打样，别听承诺。 难附着基材必须打样验证，而且要验证的是"你的那批料"——同一款 PP，不同批次、不同脱模剂残留，表现都可能不同。正规工厂会主动提打样（流程与周期见〔内链：水转印贴纸打样要多久〕）。

• ② 问清底漆方案。 直接问两句话："PP 用不用专用底漆？""尼龙件固化温度多少？"答得上来的，是真做过的；含糊其辞的，大概率是打算按普通件流程硬做——那样出来的货迟早掉漆。

• ③ 把指标写进合同。 把第四节那张表（至少百格 0 级）写进采购合同或下单确认单。指标写进去了，供应商才会按难附着基材的流程走，而不是按普通件的流程赌运气。

这三条的本质是同一件事：难附着基材的成败在流程，流程的保障在验收。 你不需要懂工艺，只需要把验收门槛立起来。

六、常见问题

 Q1 PP材料可以做水转印吗？会掉吗？

可以做，但不能省工序。PP 表面能低（约 30 达因/厘米），必须先做火焰或等离子活化，再喷 PP 专用底漆，之后正常印刷和固化。两步都做到位、按指标验收，附着力和普通件没有区别；省掉任何一步，就会掉漆。

Q2 为什么PP水转印报价比ABS贵？

贵在工序：多了前处理（活化、除湿）和专用底漆两道环节，固化参数也要单独设曲线。这些是真实增加的成本，不是加价话术。反过来想：报价和 ABS 一样便宜的，大概率是省了这两步——掉漆返工的损失比省下的差价大得多。

 Q3 玻纤、尼龙做水转印要注意什么？

尼龙件上线前必须烘干除湿（含水率随环境波动，是"放一段时间才掉漆"的元凶），固化用低温曲线防变形；玻纤增强材料（如 PA+GF）还要底漆兼顾封孔，防止微孔里的水汽在烘烤时顶出针孔。这两类材质建议先打样验证再批量。

Q4 难附着基材打样要多久、多少钱？

普通打样周期一般 3–7 个工作日（流程见〔内链：水转印贴纸打样要多久〕）。难附着基材通常要做材料适配测试——试验多组底漆与工艺参数再做附着力验证，行业公开口径 400–1200 元。这笔钱建议花：打样阶段发现挂不住，比量产阶段整批返工便宜得多。

 Q5 怎么判断水转印附着力合不合格？

看百格测试（GB/T 9286）等级：在漆膜上划 100 个 1mm² 小格、贴胶带撕拉后，0 级为一格不掉，是合格底线；掉 2–3 格即 2 级以下，不合格。要求高的产品再加 RCA 耐磨（常见 300–500 次）、耐醇擦、高低温循环和水煮测试。这些指标建议直接写进采购合同。

 Q6 不做底漆直接水转印行不行？

普通基材（ABS、PC 等）多数可以省底漆；PP、尼龙、玻纤不行——不做前处理加专用底漆，漆膜和基材之间没有结合力，出厂检验都过不了百格测试，放置后更会成片脱落。如果有供应商声称"PP 不用底漆也行"，建议要求其出具百格 0 级的第三方或随批检测数据。

Q7 水转印后能过高温、水煮测试吗？

取决于固化参数和底漆体系是否按基材设对了。尼龙、玻纤件做水煮／耐湿热测试是为了验证"反潮"风险（微孔水汽顶出漆膜），这正是玻纤件要封孔底漆的原因。正规工厂会在打样阶段就按你的测试标准做验证，打样报告里的数据，就是你批量的预期表现。

七、把你的材质和样品发过来

把材质牌号（或产品照片）、测试要求、大致数量发过来，我们先做工艺评估；难附着的材质按流程打样验证，百格 0 级达标后再谈批量——能不能做、凭什么不掉，用数据说话。

【图 5（实拍位）：打样车间 / 附着力检测实拍】

• 📞 电话 / 微信：13480275735（材质评估、打样、技术问题直接沟通）

• 🏭 工厂地址：广州市番禺区石基文边路 73 号，欢迎带样品实地看厂

你可能还需要：

• 想了解难附着基材的打样费用逻辑 → 〔水转印开版费、打样费到底花在哪〕

• 想看完整收费标准 → 〔水转印加工收费标准〕

• 想了解水标定制服务 → 〔水标定制加工服务〕
